Șemineu pe peleți cu calorifere CTL Plasma S 20 și 25 – insert

Geamul lat, cu o zonă vizibilă a focului de 49 × 24 cm, este primul lucru pe care îl observați la CTL Plasma S. În spatele lui lucrează un șemineu pe peleți cu calorifere, construit ca insert: Plasma S 20 cedează apei 14,67 kW, iar Plasma S 25 18,4 kW. Ambele au rezervor de 25 kg și se scot din perete pe șine pentru service.

Prezentare

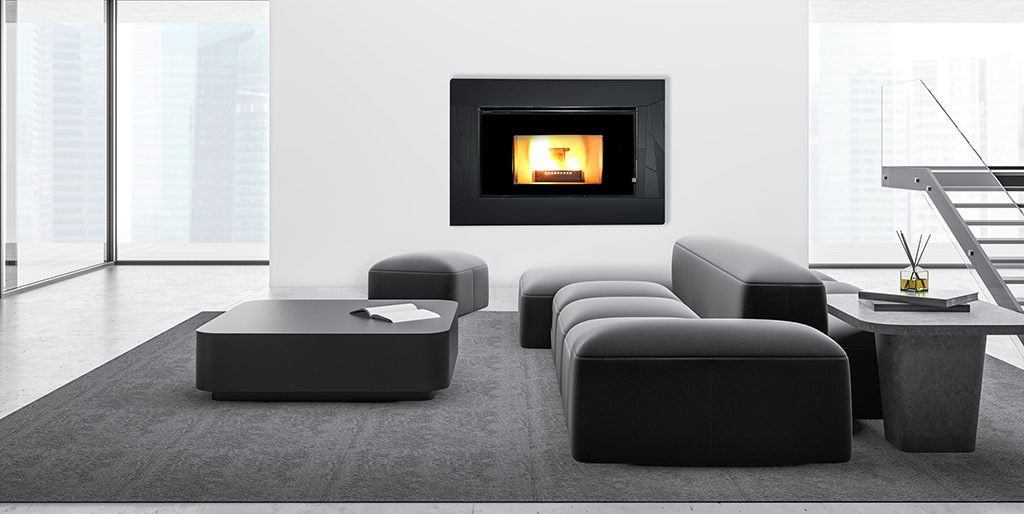

Plasma S este un insert pe peleți cu apă construit în jurul unui geam larg. Carcasa are 94 cm lățime la ambele modele, iar flacăra se vede într-un cadru lat și jos, ca un ecran. Este gândit ca un șemineu care dispare în perete; la vedere rămân sticla și rama.

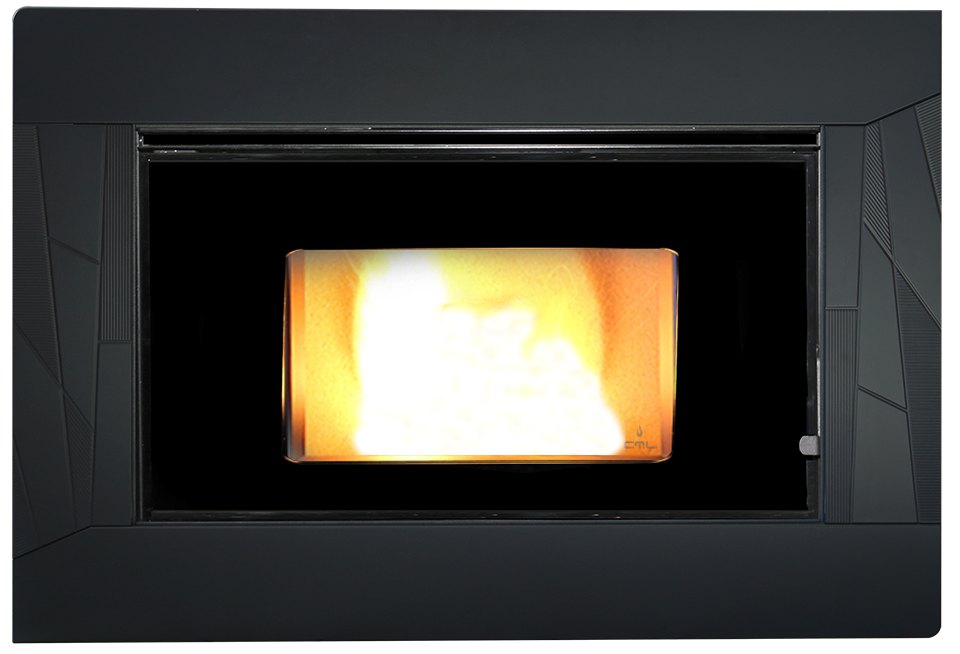

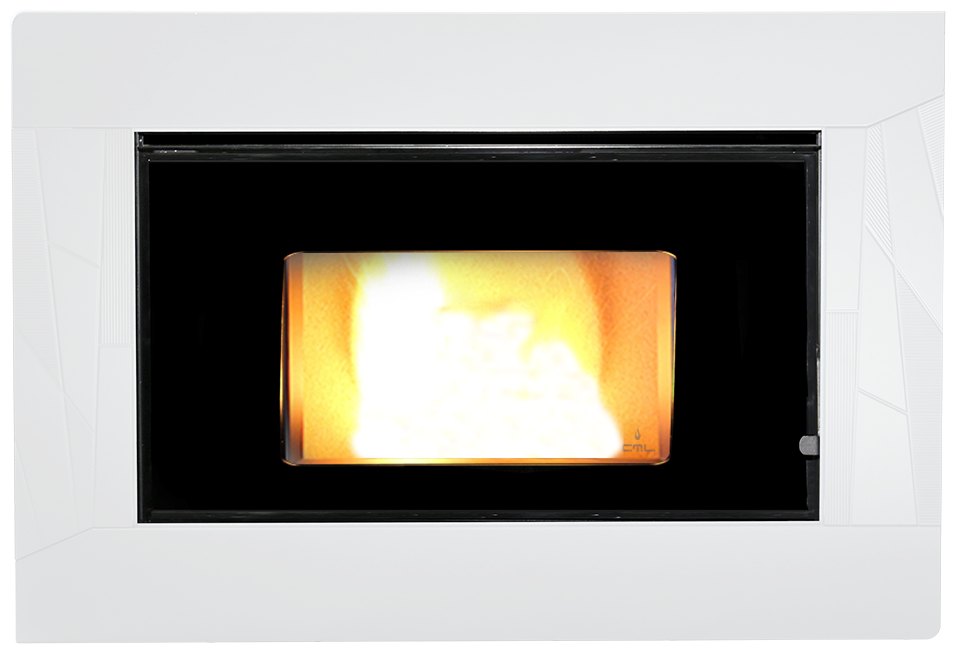

Plasma S nu se comandă pe culori. Rama, din lemn lăcuit, desenată de CTL special pentru acest model, există în negru și în alb și se cumpără separat: rama CTL pentru Plasma S. Pe Plasma S se montează doar rama făcută pentru el.

O parte mică din căldură rămâne în încăpere, ca aer cald: 3,26 kW la Plasma S 20 și 4 kW la Plasma S 25. Aerul cald se reglează pe cinci trepte, din radiocomandă. Radiocomanda și modulul Wi-Fi 4HEAT vin în pachetul standard. Plasma S se produce în Italia, iar fiecare aparat este testat înainte de livrare.

Avantaje și dotarea care le susține

• Foc într-un format lat. Zona vizibilă a geamului are 49 × 24 cm, iar perdeaua de aer Air Curtain de pe interior încetinește depunerile.
• Același rezervor la ambele puteri. 25 kg și la Plasma S 20, și la Plasma S 25, cu senzor de nivel pentru peleți.
• Acces pe șine. Insertul alunecă în față, scos din perete, când are nevoie de service. Soluția vine pe toate aparatele livrate.
• Programare din telefon. 4HEAT, radiocomandă, display cu funcții programabile și termostat. Pentru dumneavoastră contează că porniți și programați încălzirea fără să ajungeți la peretele în care stă insertul.
• Clase pe model. Plasma S 20 și Plasma S 25 au clasa energetică A+ și 4 stele în clasificarea italiană de mediu.

Pentru cine se potrivește CTL Plasma S

Alegeți Plasma S dacă vreți flacără la vedere într-un perete și calorifere calde de la același aparat, iar locul permite 94 cm lățime și 65 cm adâncime. O nișă mai îngustă de 94 cm nu îl primește. Fără instalație cu apă, Plasma S nu se potrivește: este un aparat hidro și nu lucrează fără circuitul de apă, chiar dacă opriți aerul cald din cameră.

Modelul îl stabilim din calculul necesarului termic, făcut pentru temperatura exterioară de proiectare a zonei. Puterea cedată apei se pune lângă necesarul instalației. Maximul trebuie să ajungă în zilele geroase; minimul, de 8,5 kW la ambele modele, nu trebuie să depășească ce poate prelua casa într-o zi de toamnă, altfel insertul se aprinde și se stinge des. Un model subdimensionat lasă casa rece tocmai când e mai frig.

Instalația contează cât aparatul: radiatoare, debite, pierderi de presiune. Un șemineu puternic nu repară o instalație dezechilibrată, iar numărul de camere de pe un circuit nu arată singur dacă ea merge bine. Volumul încălzibil, 440 m³ la Plasma S 20 și 550 m³ la Plasma S 25, este o indicație orientativă, pentru climă blândă și clădiri în clasa energetică A+. Nu garantăm din ea nici suprafața, nici timpul de încălzire.

Fișa tehnică CTL Plasma S 20 și Plasma S 25

Caracteristică	Plasma S 20	Plasma S 25
Înălțime (cm)	83	83
Lățime (cm)	94	94
Adâncime (cm)	65	65
Diametru racord evacuare fum (mm)	80	80
Capacitate rezervor peleți (kg)	25	25
Diametru peleți (mm)	6	6
Putere termică la focar, minimă (kW)	9,2	9,2
Putere termică la focar, maximă (kW)	20	25,2
Putere utilă minimă (kW)	8,5	8,5
Putere utilă maximă (kW)	17,93	22,4
Putere cedată apei (kW)	14,67	18,4
Putere cedată încăperii (kW)	3,26	4
Volum încălzibil orientativ (m³)	440	550
Consum de peleți la putere minimă (kg/h)	1,87	1,87
Consum de peleți la putere maximă (kg/h)	4,08	5,14
Randament (%)	89,92	88,9
Tensiune de alimentare (V)	230	230
Putere electrică absorbită (W)	140	140
Debit apă caldă menajeră (cu kit) (l/min)	8–12	8–12
Presiune maximă de lucru (bar)	2	2
Geam – zona vizibilă a focului (L × Î) (cm)	49 × 24	49 × 24
Greutate (kg)	170	170
Certificare de mediu (clasificarea italiană cu stele)	4 stele	4 stele
Clasă energetică	A+	A+

Volumul încălzibil este calculat pentru climă blândă și clădiri din clasa energetică A+. Consumul este calculat pentru peleți cu puterea calorifică inferioară de 4,9 kWh/kg. Dimensiunile sunt ale aparatului și nu includ distanțele de montaj cerute de manual.

Documente CTL Plasma S

• Fișa tehnică CTL – Plasma S 20 (PDF, în italiană)
• Fișa tehnică CTL – Plasma S 25 (PDF, în italiană)
• Declarația de conformitate – Plasma S 20 (PDF, în italiană)
• Declarația de conformitate – Plasma S 25 (PDF, în italiană)
• Certificatul de mediu (clasificarea italiană cu stele) – Plasma S 20 (PDF, în italiană)
• Eticheta energetică și fișa de produs sunt afișate lângă preț, pentru fiecare model.

Dotări și modele

Dotări incluse

• Modul Wi-Fi 4HEAT pentru comandă de pe telefon
• Radiocomandă
• Arzător din fontă
• Rezistență de aprindere ceramică
• Display cu funcții programabile
• Sertar de cenușă
• Perdea de aer pentru geam curat (Air Curtain)
• Senzor de nivel pentru peleți
• Ventilație pentru aer cald
• Termostat
• Reglarea puterii

Modele

• Modele: Plasma S 20, Plasma S 25

Ce înseamnă cifrele pentru dumneavoastră

La Plasma S se confundă des trei cifre. Numele, 20 sau 25, face parte din denumirea modelului. Puterea utilă maximă este de 17,93 kW la Plasma S 20 și de 22,4 kW la Plasma S 25. Din ea, către calorifere pleacă 14,67, respectiv 18,4 kW, iar pe aceasta o comparăm cu instalația.

Consumul pornește de la 1,87 kg/h și urcă până la 4,08 kg/h la Plasma S 20, respectiv 5,14 kg/h la Plasma S 25. Rezervorul plin ajunge deci între 6 și 13 ore la Plasma S 20 și între 4 și 13 ore la Plasma S 25: puțin la maxim, mai mult la minim. Un sac de 15 kg înseamnă, la Plasma S 25, între 2 și 8 ore de funcționare.

Consumul este calculat pentru peleții din nota de sub tabel; cu peleți mai slabi, el crește. Iar orele nu se traduc direct în zile de confort: consumul zilnic îl estimăm din cererea de căldură a casei și din orele de funcționare. Metoda pe larg este în ghidul Putere, consum și dimensionare: kW, kWh și kg/h pe înțeles.

Montaj și punere în funcțiune

Plasma S intră în perete, așa că planul de acces se face înainte de zidire ori de îmbrăcarea în gips-carton sau piatră: pe unde încărcați peleții, cum scoateți cenușa și câtă libertate rămâne în față ca insertul să alunece pe șine. Racordurile de apă și tubulatura de fum se montează cu piesele aprobate; o soluție improvizată poate face imposibilă scoaterea. Dimensiunile din tabel sunt ale aparatului, fără distanțele cerute de manual.

Insertul are racord de fum de 80 mm și cântărește 170 kg la ambele modele. Evaluăm coșul înainte: compatibilitatea cu peleții, temperatura și regimul aparatului, tirajul, etanșeitatea, curățenia, condensul, distanța față de materialele combustibile. Pe un coș vechi, tubarea sau reabilitarea o decidem abia după evaluare. Un extractor de fum nu face din orice perete o ieșire potrivită. Aerul de ardere trebuie să intre nestingherit; o hotă puternică sau ventilația mecanică schimbă presiunea din cameră.

Pe partea de apă, înainte de prima aprindere: circuit umplut, aerisit și cu circulația verificată, vas de expansiune dimensionat prin calcul, protecții și robinete verificate, temperatura pe retur cerută de manual. Pompa care pornește la o anumită temperatură nu garantează un retur destul de cald; protecția anticondens se hotărăște pentru acest model și pentru instalația dumneavoastră. Pentru pompă contează pierderile de presiune la debitul cerut; metrii coloană de apă nu sunt înălțimea clădirii. Fără aceste verificări, Plasma S nu se aprinde; presiunea de lucru este de cel mult 2 bar. Legarea la instalația de încălzire rămâne la instalatorul dumneavoastră.

Partea electrică: 230 V și 140 W absorbiți; un UPS sau un stabilizator se alege pentru insert și pompă, cu tot cu ciclul de răcire de după stingere. O funcționare bună ține de aparat, coș, aer de ardere, instalație și curent, luate împreună. Soluția o stabilim din pozele și datele trimise și o verificăm la montaj; când montăm noi, facem și punerea în funcțiune și consemnăm setările, măsurătorile și instruirea dumneavoastră. Mai multe în ghidurile Montajul ca sistem: coș de fum, aer de ardere, circuit hidraulic, curent și Punerea în funcțiune și predarea către client.

Întreținere

La Plasma S, arzătorul nu se curăță automat. Rămân de făcut de mână arzătorul din fontă, sertarul de cenușă și camera de ardere, iar periodic schimbătorul, traseul de fum și coșul. Perdeaua de aer întârzie depunerile pe geam. La instalație urmăriți presiunea și circulația. Pentru intervențiile mari insertul iese pe șine, deci nu blocați locul din fața lui cu mobilă fixă. Frecvența o dau manualul, peleții și orele de funcționare. Opriți Plasma S din comandă, nu din priză. Lista operațiilor, pe rând, este în ghidul de întreținere și service.

Comandă, livrare și service pentru CTL Plasma S

Trimiteți-ne lățimea și adâncimea locului disponibil, poze cu peretele și cu coșul și câteva date despre calorifere. Din ele vă spunem dacă Plasma S încape și ce model vă trebuie, iar calculul necesarului termic îl facem gratuit.

• Prețul include TVA și transportul din Italia. Livrarea la dumneavoastră se face prin curier, gratuit, în toată țara.
• Termenul de livrare este de 1–3 zile dacă aparatul este pe stoc la noi și de 10–14 zile dacă îl comandăm la CTL. Vi-l confirmăm după comandă.
• Montajul îl face, la cerere, echipa noastră, în toată țara. Costul îl primiți în ofertă, împreună cu tubulatura, coșul de fum și punerea în funcțiune.
• Legătura la instalația de încălzire (vas de expansiune, protecții, pompă, umplere și aerisire) o face instalatorul dumneavoastră, după manualul aparatului.
• Calculul necesarului termic al casei îl facem gratuit, din datele și pozele pe care ni le trimiteți.
• De obicei se cumpără împreună: tubulatura de racord și coșul de fum ceramic sau din inox, plus montajul.
• La predare primiți manualul aparatului, certificatul de garanție, fișa de punere în funcțiune semnată, numărul pentru service și programul de întreținere.
• Service: în garanție și după garanție, echipa noastră. Piesele de schimb din Italia ajung, de obicei, în 1–3 săptămâni. Suntem dealer CTL și partener de service acceptat de CTL.
• Garanția: Vă precizăm în scris, înainte de comandă, componentele acoperite, condițiile și durata garanției aplicabile în România. Condițiile de retur sunt pe pagina Livrare și retur.

Întrebări frecvente despre CTL Plasma S

Are Plasma S culori de ales?

Nu. Negrul și albul sunt culorile ramei, vândută separat: Ramă CTL pentru insertul pe peleți Plasma S.

Câtă căldură ajunge în calorifere de la Plasma S 25?

Plasma S 25 trimite în calorifere 18,4 kW. 25 este numele modelului; puterea utilă maximă, cu tot cu partea care rămâne în cameră, este de 22,4 kW.

Pot opri Plasma S din priză?

Nu este metoda corectă. Opriți insertul din comandă și lăsați ciclul de stingere să se încheie: peleții nu mai intră, dar evacuarea și răcirea mai lucrează o vreme.

Încălzește Plasma S toată casa?

Depinde de casă și de instalație. Facem calculul necesarului termic, punem puterea cedată apei lângă ce cere instalația și verificăm cum se distribuie căldura prin calorifere.

Ce include prețul CTL Plasma S?

TVA, transportul din Italia și livrarea prin curier. Montajul, tubulatura, coșul de fum și punerea în funcțiune sunt în ofertă, separat. Rama și kitul de apă caldă se comandă în plus, iar legarea la calorifere o face instalatorul dumneavoastră.

Ghiduri și pagini utile

• Aer, hidro, canalizare, centrală sau lemne: cum alegem un aparat CTL
• Alarme și coduri de eroare la termosobele CTL
• Întrebări frecvente înainte de a cumpăra o sobă sau o centrală CTL
• Termoșeminee și inserturi pe peleți
• Coșuri de fum: serviciile noastre
• Întrebați-ne dacă Plasma S încape în peretele dumneavoastră

Opționale pentru CTL Plasma S

Pentru CTL Plasma S se comandă separat:

• Ramă CTL pentru insertul pe peleți Plasma S
• Kit apă caldă menajeră CTL, montat din fabrică, pentru termosobe și centrale pe peleți

Rama este un accesoriu separat și se adaugă la comandă, în culoarea aleasă. Kitul de apă caldă îl vindem numai montat din fabrică, deci îl cereți împreună cu Plasma S: kit apă caldă menajeră montat din fabrică. Cu el, debitul de apă caldă este de 8–12 l/min.
