Insert șemineu pe lemne CTL Flint 69 și 72

CTL Flint este un insert șemineu pe lemne care se montează într-un șemineu existent sau într-o construcție nouă și are ventilator pentru aerul cald. Se face în două modele, Flint 69 și Flint 72, cu 10, respectiv 9 kW putere utilă maximă și un randament de 85,1%.

Prezentare

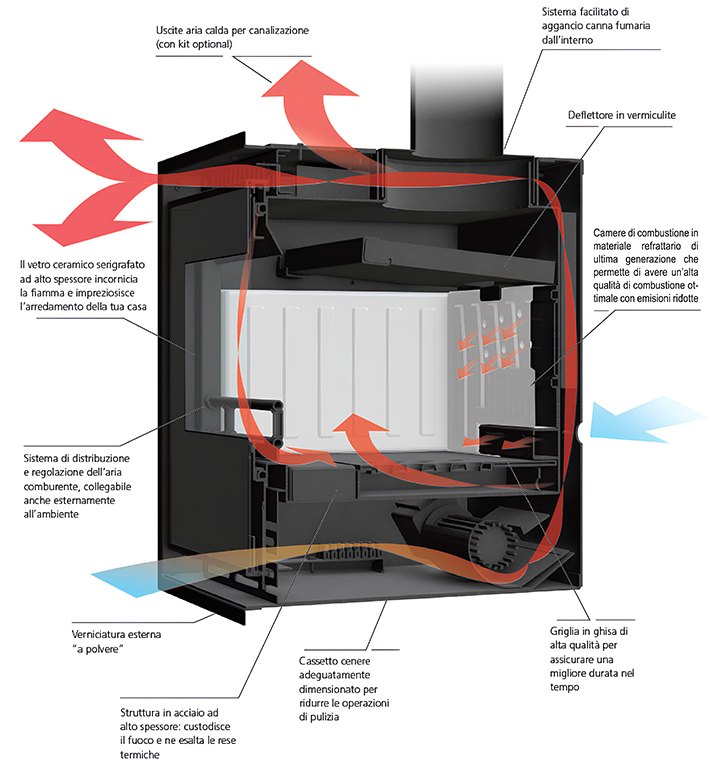

Flint este o soluție pentru un șemineu deschis vechi: insertul intră în golul existent și îi aduce ușă, geam și ardere controlată. Flacăra este încadrată de un panou refractar, iar camera de ardere este tot din material refractar. Aceste materiale acumulează căldură și o cedează apoi uniform, prin radiație. La ea se adaugă aerul cald suflat de ventilatorul tangențial, a cărui direcție o potriviți din grila frontală.

Cifrele din nume nu țin de putere. Ele coincid cu lățimea: 69 cm la Flint 69 și 72 cm la Flint 72. Flint 69 are 59 cm înălțime și 44 cm adâncime, iar Flint 72 are 49 cm înălțime și 41 cm adâncime.

Flint încălzește aerul și nu are circuit de apă; la un șemineu pe lemne, aer sau apă este prima alegere, iar forma geamului, deschiderea și dimensiunile vin după ea. Ușa frontală are balamale demontabile, așa că partea în care se deschide, stânga sau dreapta, o alegeți dumneavoastră. CTL fabrică Flint în Italia și testează fiecare insert înainte de livrare.

Avantaje și dotarea care le susține

• Aer cald împins în cameră. Ventilatorul tangențial, unitatea electronică de comandă și sonda de temperatură sunt în dotarea standard.
• Căldură și în încăperea alăturată. Insertul vine cu două coliere pentru ieșirea aerului cald, nemontate; cu kitul de distribuție a aerului cald, aerul ajunge prin tuburi în camerele legate.
• Ușă pe partea care vă convine. Deschiderea frontală este reversibilă la ambele modele.
• Lemnele stau departe de geam. Opritorul de lemne din oțel face parte din dotare.
• Finisaj curat la gura șemineului. Rama de finisare vine cu insertul și se montează la final.
• Certificare de mediu și clasă energetică. Flint 69 și Flint 72 sunt certificate cu 5 stele în clasificarea italiană de mediu și au clasa energetică A+.

Pentru cine se potrivește CTL Flint

Flint este pentru cine are un șemineu deschis pe care vrea să-l închidă cu ușă și geam, sau pentru o construcție nouă în care încape un focar compact. Între Flint 69 și Flint 72 decid două lucruri: golul în care intră insertul, adică lățimea, înălțimea și adâncimea disponibile, și necesarul termic al camerei. Puterea utilă maximă este de 10 kW la Flint 69 și de 9 kW la Flint 72.

Necesarul îl calculăm gratuit, cu temperatura de calcul a zonei dumneavoastră. Verificăm dacă insertul ține camera caldă în gerurile lungi și dacă nu o încălzește prea tare în zilele blânde. Flint nu încălzește calorifere: fără circuit de apă, necesarul unei instalații, puterea cedată apei, radiatoarele, debitele și pierderile de presiune nu intră în alegerea lui.

Volumul încălzibil din tabel rămâne o valoare orientativă, calculată pentru climă blândă și clădiri din clasa energetică A+. Nu îl folosim ca promisiune de suprafață încălzită și nici de timp de încălzire.

Fișa tehnică CTL Flint 69 și Flint 72

Caracteristică	Flint 69	Flint 72
Înălțime (cm)	59	49
Lățime (cm)	69	72
Adâncime (cm)	44	41
Diametru racord evacuare fum (mm)	200	180
Combustibil	lemne	lemne
Cameră de ardere (A × L × Î) (cm)	33 × 54 × 42	29 × 56 × 32
Priză aer de ardere (mm)	60	60
Lungime maximă a lemnelor (cm)	33	33
Putere termică la focar, maximă (kW)	11,7	10,5
Putere utilă maximă (kW)	10	9
Putere cedată încăperii (kW)	10	9
Volum încălzibil orientativ (m³)	341	307
Consum de lemne la putere maximă (kg/h)	2,26	2,37
Randament (%)	85,1	85,1
Greutate (kg)	105	95
Certificare de mediu (clasificarea italiană cu stele)	5 stele	5 stele
Clasă energetică	A+	A+

Volumul încălzibil este calculat pentru climă blândă și clădiri din clasa energetică A+. Dimensiunile sunt ale aparatului și nu includ distanțele de montaj cerute de manual.

Documente CTL Flint

• Fișa tehnică CTL – Flint 69 (PDF, în italiană)
• Fișa tehnică CTL – Flint 72 (PDF, în italiană)
• Eticheta energetică și fișa de produs sunt afișate lângă preț, pentru fiecare model.

Dotări și modele

Dotări incluse

• Unitate de comandă electronică
• Sondă de temperatură
• Ventilator tangențial de 300 m³/h
• Microîntrerupător de oprire a electrovalvelor
• Apărătoare din oțel pentru lemne
• Ramă de finisaj, livrată nemontată
• Două racorduri de ieșire a aerului cald, de 120 mm, livrate nemontate
• Cameră de ardere din material refractar

Modele

• Modele: Flint 69, Flint 72

Ambele modele se fac în versiunea Air, cu deschiderea ușii frontale reversibilă: pe dreapta sau pe stânga, la alegere. Spuneți-ne la comandă pe ce parte o vreți.

Ce înseamnă cifrele pentru dumneavoastră

Tabelul lui Flint are trei puteri. Puterea la focar, de 11,7 kW la Flint 69 și 10,5 kW la Flint 72, este ce aduc lemnele. Puterea utilă maximă, de 10 și 9 kW, este ce rămâne după pierderile pe coș. Puterea cedată încăperii are aceleași valori, pentru că la un insert pe aer toată căldura utilă merge în aer, nu în apă.

Consumul de lemne este dat la puterea maximă: 2,26 kg/h la Flint 69 și 2,37 kg/h la Flint 72. La putere mai mică arde mai puțin, iar esența și umiditatea lemnului schimbă cifra. Lemnele se taie la cel mult 33 cm, lungimea maximă admisă. Cum se trece de la aceste cifre la consumul unei zile de iarnă explicăm în ghidul Putere, consum și dimensionare: kW, kWh și kg/h pe înțeles.

Montaj și punere în funcțiune

Într-un șemineu existent, începem cu golul și cu coșul. Măsurăm deschiderea și o comparăm cu dimensiunile insertului, apoi evaluăm coșul: dacă este potrivit pentru lemne și pentru temperatura fumului, ce tiraj are, dacă este etanș, curat și fără condens, cum se ajunge la el și ce distanțe păstrează față de materialele combustibile. Racordul de fum are 200 mm la Flint 69 și 180 mm la Flint 72. La un coș vechi, gândit pentru foc deschis, tubarea sau reabilitarea o hotărâm după evaluare și dimensionare.

Aerul de ardere intră printr-o priză de 60 mm. Verificăm de unde îl poate lua și cum îl influențează o hotă sau o ventilație mecanică din casă, care pot scădea presiunea din cameră.

Flint are ventilator și unitate electronică, deci are nevoie de alimentare electrică; priza și traseul cablului se fac după manual, înainte de închiderea golului. Ventilatorul, unitatea de comandă și racordurile trebuie să rămână accesibile pentru service, iar rama de finisare și colierele de aer cald, livrate nemontate, se pun la montaj. Dimensiunile din tabel sunt ale aparatului; distanțele de montaj le dă manualul aparatului livrat.

Dacă alegeți kitul de distribuție, traseul se proiectează pentru casa dumneavoastră: câte încăperi, ce lungimi și câte coturi au tuburile, cât zgomot acceptați într-un dormitor și cum rămân accesibile racordurile. Soluția o stabilim din datele și pozele trimise și o verificăm la montaj; funcționarea depinde de insert, coș, aerul de ardere, curent și tubulatură, luate împreună. La prima aprindere verificăm tirajul, ventilatorul și ieșirile de aer și notăm setările și măsurătorile în fișa de punere în funcțiune, fiindcă testul din fabrică nu acoperă instalația din casă. Montajul îl face personal cu competența cerută, după manualul aparatului livrat. Mai multe în ghidurile Montajul ca sistem: coș de fum, aer de ardere, circuit hidraulic, curent și Punerea în funcțiune și predarea către client și pe pagina despre coșurile de fum.

Întreținere

Flint nu are funcții automate de curățare. Cenușa se scoate din camera de ardere, geamul se șterge, iar grila frontală și ventilatorul se curăță de praf după manual, ca aerul să treacă liber. Coșul se verifică și se curăță periodic, mai ales dacă ardeți lemn umed. Dacă aveți kitul de distribuție, verificați din când în când și gurile de refulare din celelalte camere. Pașii generali sunt în ghidul Întreținere și service: ce face aparatul singur și ce rămâne de făcut.

Comandă, livrare și service pentru CTL Flint

Pentru Flint ne trebuie lățimea, înălțimea și adâncimea golului din șemineul existent, poze cu el și cu coșul și locul unde se poate pune o priză. Spuneți-ne și pe ce parte vreți să se deschidă ușa și dacă luați kitul de distribuție a aerului cald.

• Prețul include TVA și transportul din Italia. Livrarea la dumneavoastră se face prin curier, gratuit, în toată țara.
• Termenul de livrare este de 1–3 zile dacă aparatul este pe stoc la noi și de 10–14 zile dacă îl comandăm la CTL. Vi-l confirmăm după comandă.
• Montajul îl face, la cerere, echipa noastră, în toată țara. Costul îl primiți în ofertă, împreună cu tubulatura, coșul de fum și punerea în funcțiune.
• Calculul necesarului termic al casei îl facem gratuit, din datele și pozele pe care ni le trimiteți.
• De obicei se cumpără împreună: tubulatura de racord și coșul de fum ceramic sau din inox, plus montajul.
• La predare primiți manualul aparatului, certificatul de garanție, fișa de punere în funcțiune semnată, numărul pentru service și programul de întreținere.
• Service: în garanție și după garanție, echipa noastră. Piesele de schimb din Italia ajung, de obicei, în 1–3 săptămâni. Suntem dealer CTL și partener de service acceptat de CTL.
• Garanția: Vă precizăm în scris, înainte de comandă, componentele acoperite, condițiile și durata garanției aplicabile în România. Condițiile de retur sunt pe pagina Livrare și retur.

Întrebări frecvente despre CTL Flint

Pot monta Flint în șemineul meu deschis?

Da, pentru asta este gândit. Verificăm dacă golul are loc pentru Flint 69 sau Flint 72, dacă se poate tuba coșul și de unde vine aerul de ardere, din datele și pozele pe care ni le trimiteți.

Pot încălzi și camera alăturată cu Flint?

Da, cu kitul de distribuție a aerului cald, comandat separat. Traseul se proiectează pe casa reală: încăperi, lungimi, coturi, zgomot și acces la racorduri.

Merge Flint fără curent?

Ventilatorul și unitatea electronică au nevoie de curent. Cum se folosește insertul la o pană de curent scrie în manualul aparatului livrat, pe care vi-l explicăm la predare.

Îmi încălzește Flint toată casa?

Flint încălzește camera în care este montat și, cu kitul de distribuție, încăperile legate prin tuburi. Cât ajunge în fiecare depinde de plan și de necesarul ei, pe care îl verificăm înainte de recomandare.

Ce include prețul CTL Flint?

Prețul cuprinde TVA-ul, transportul din Italia și livrarea. Kitul de distribuție, tubulatura de fum, tubarea coșului, montajul și punerea în funcțiune apar separat în ofertă.

Ghiduri și pagini utile

• Aer, hidro, canalizare, centrală sau lemne: cum alegem un aparat CTL
• Putere, consum și dimensionare: kW, kWh și kg/h pe înțeles
• Montajul ca sistem: coș de fum, aer de ardere, circuit hidraulic, curent
• Focare și inserturi de șemineu din magazin
• Kit de distribuție a aerului cald CTL pentru Flint
• Trimiteți-ne măsurile șemineului existent

Opționale pentru CTL Flint

Pentru CTL Flint se comandă separat:

• Kit de distribuție a aerului cald CTL pentru Flint

Kitul de distribuție a aerului cald se potrivește la toate modelele Flint. Conține două tuburi flexibile de 120 mm, două guri de refulare și patru coliere de strângere. Când închideți gura de aer din față, aerul cald merge în încăperile legate prin tuburi.
