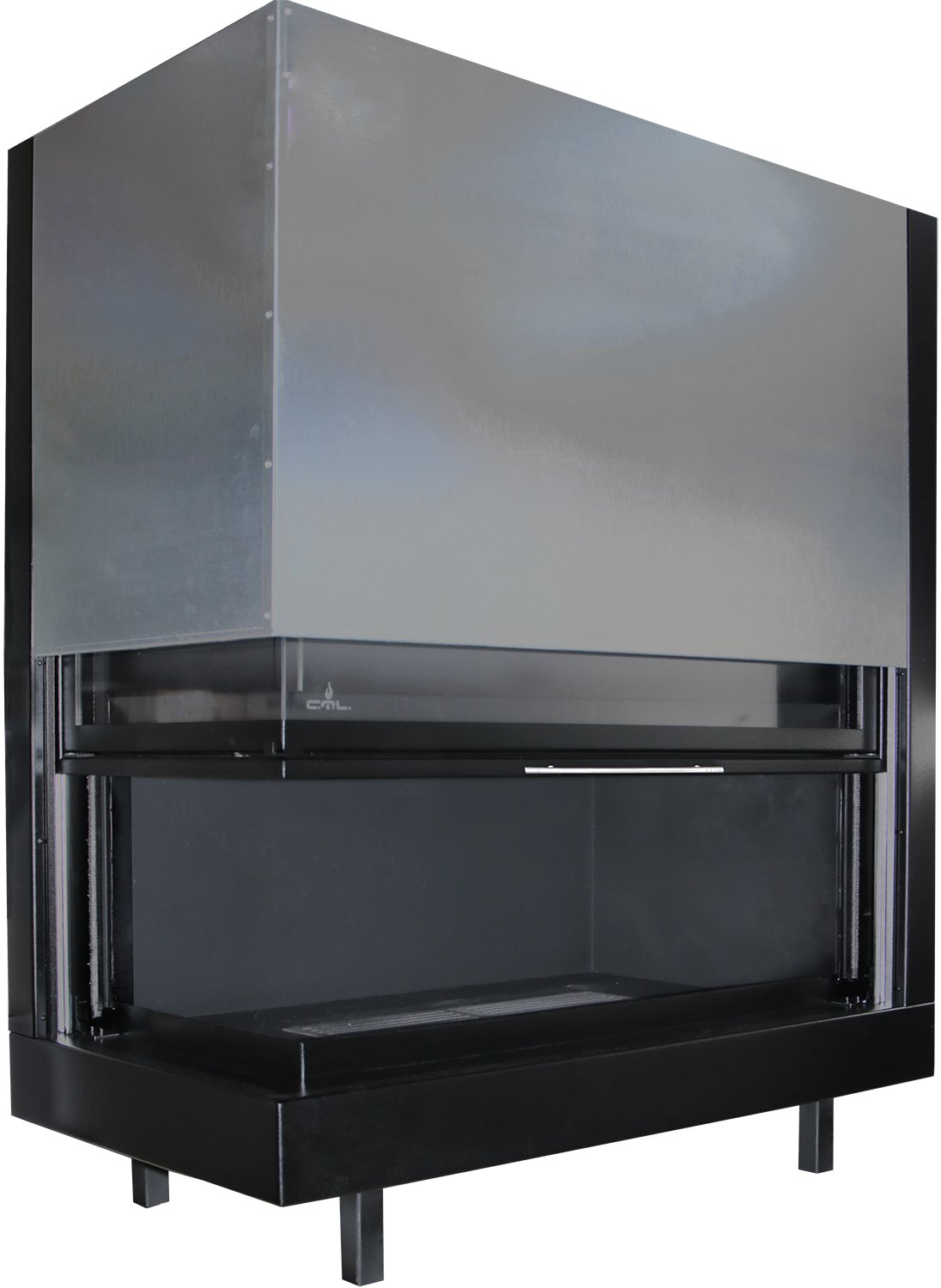

Termoșemineu pe colț CTL Rio 34 – geam pe două laturi

Pe colț, focul se vede din două direcții: prin geamul din față și prin cel de pe latura scurtă. Așa este construit CTL Rio 34, un termoșemineu pe colț, pe lemne, care trimite căldura prin apă spre caloriferele casei. Aparatul are 145 cm înălțime totală, 120 cm lățime și 68 cm adâncime, dă o putere utilă de 29,2 kW și se îmbracă într-o mască de zidărie sau piatră.

Prezentare

Rio este un termoșemineu: focul lui încălzește apa din instalație, iar caloriferele duc căldura prin casă. La un termoșemineu contează forma geamului, deschiderea ușii, dimensiunile și dotările, iar partea hidraulică se alege pentru configurația comandată. La Rio, forma geamului este chiar motivul alegerii: zona vizibilă a focului măsoară 101 × 37 + 49 × 37 cm, lățime × înălțime, adică un geam frontal lat și unul lateral, întors pe colț. În spatele lor, camera de ardere măsoară 106 × 45 × 54 cm (lățime × înălțime × adâncime).

Perdeaua de aer Air Curtain trece pe interiorul geamului și îl ține curat mai mult timp, ceea ce contează la o suprafață vitrată de această mărime. Ușa se deschide dublu, iar cenușa trece printr-un grătar din fontă într-un sertar. Rio 34 este singurul model; CTL îl proiectează și îl construiește în Italia, din tablă prelucrată și sudată în fabrică, și încearcă fiecare bucată înainte de livrare.

Avantaje și dotarea care le susține

• Foc văzut din două părți. Geamul vitroceramic continuă din față pe latura scurtă, deci flacăra se vede și de pe lateral.
• Geam mare, ținut curat de aer. Perdeaua de aer Air Curtain, din dotarea standard, reduce depunerile pe interiorul geamului.
• Tiraj condus din aerul de ardere. Sistemul de reglare a aerului de ardere ajută la un tiraj bun și susține randamentul global de 86%.
• Apă caldă menajeră din același foc. Cu kitul opțional cu serpentină din cupru, Rio 34 dă un debit de apă caldă menajeră de 15 l/min.
• Cenușă adunată într-un singur loc. Grătarul din fontă și sertarul de cenușă fac parte din dotare.

Pentru cine se potrivește CTL Rio

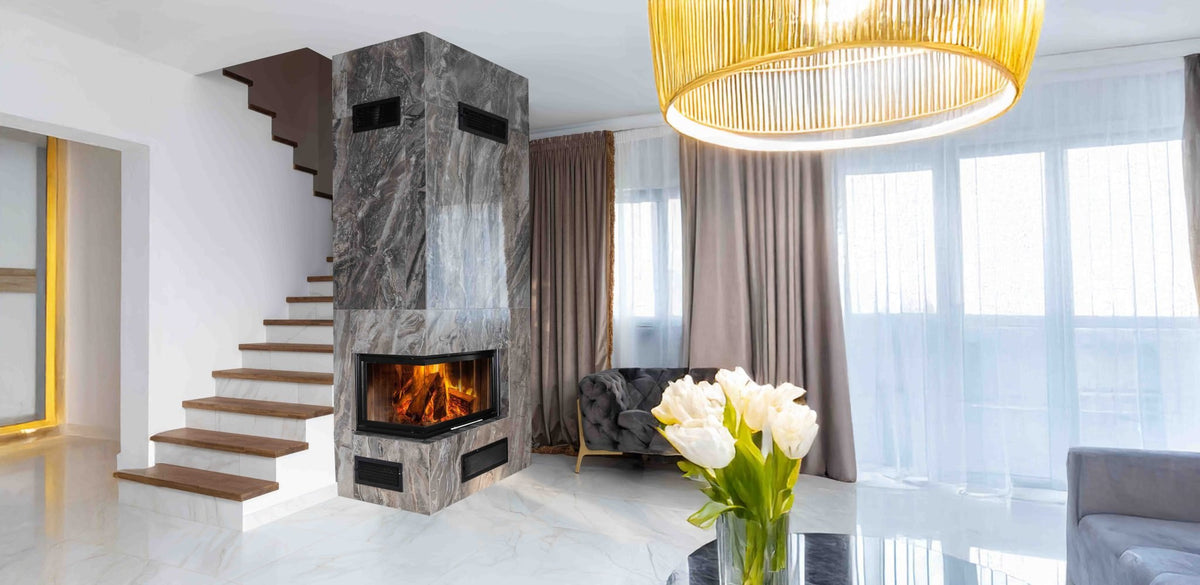

Rio 34 se potrivește unei case cu încălzire pe apă și cu un colț liber în care focul să se vadă din mai multe puncte: lângă o scară sau la capătul unui living. Pentru dumneavoastră, câștigul este că același foc de lemne încălzește caloriferele și rămâne la vedere din cameră și din lateral. Rio cere însă pe cineva acasă care să încarce lemne; nu are alimentare automată și nu arde peleți.

Rio 34 nu este făcut pentru o casă fără încălzire pe apă: fără calorifere sau alt circuit de apă, căldura focului nu are unde să meargă.

Alegerea pornește de la necesarul termic al casei, calculat pentru temperatura exterioară de proiectare a zonei, comparat cu puterea utilă care ajunge în instalație, nu cu cifra 34 din nume. În ger, Rio trebuie să acopere pierderile casei; într-o zi blândă, chiar un foc mic produce căldură pe care caloriferele trebuie să o primească. Prea multă putere lasă căldură fără destinație, prea puțină nu ține casa caldă. Verificăm și caloriferele, debitele și pierderile de presiune: o sursă mai mare nu repară o rețea prost echilibrată, iar multe camere pe un circuit nu arată singure o greșeală.

Rio 34 are un volum încălzibil orientativ de 552–830 m³, socotit pentru climă blândă și clădiri din clasa energetică A+, deci nu îl transformăm în metri pătrați și nici în ore de încălzire.

Fișa tehnică CTL Rio 34

Caracteristică	Rio 34
Înălțime totală, cu hotă și picioare (A) (cm)	145
Înălțime corp (C) (cm)	63
Înălțime tablă fixă (D) (cm)	68
Înălțime C + D (F) (cm)	131
Lățime (cm)	120
Înălțime picioare (G) (cm)	15
Adâncime (cm)	68
Geam – zona vizibilă a focului (L × Î) (cm)	101 × 37 + 49 × 37
Cameră de ardere (L × Î × A) (cm)	106 × 45 × 54
Diametru racord evacuare fum (mm)	300
Combustibil	lemne
Putere termică la focar (kW)	34
Putere utilă (kW)	29,2
Debit apă caldă menajeră (cu kit) (l/min)	15
Randament global (%)	86
Randament direct către apă (%)	66
Consum de lemne (kg/h)	7,5–9,7
Volum încălzibil orientativ (m³)	552–830
Conținut de apă (l)	90
Greutate (kg)	350

Consumul variază în funcție de esența și umiditatea lemnului folosit. Volumul încălzibil este calculat pentru climă blândă și clădiri din clasa energetică A+. Dimensiunile sunt ale aparatului și nu includ distanțele de montaj cerute de manual.

Literele din paranteze trimit la desenul cotat din PDF, de care are nevoie cel care proiectează masca. Înainte de comandă contează racordul de fum de 300 mm, după care se verifică secțiunea coșului, și greutatea de 350 kg, la care pardoseala mai primește apa din aparat și masca.

Documente CTL Rio

• Fișa tehnică CTL – Rio 34 (PDF, în italiană)
• Eticheta energetică și fișa de produs sunt afișate lângă preț, pentru fiecare model.

Dotări și modele

Dotări incluse

• Perdea de aer pentru geam curat (Air Curtain)
• Sertar de cenușă
• Geam vitroceramic, rezistent la 800 °C
• Ușă cu deschidere dublă
• Grătar din fontă

Modele

• Modele: Rio 34

Ce înseamnă cifrele pentru dumneavoastră

Cifra 34 face parte din denumirea modelului și nu este puterea care ajunge în calorifere. Ea corespunde puterii termice la focar, 34 kW, adică energia lemnului pus pe foc într-o oră. După pierderi rămâne puterea utilă, 29,2 kW, la un randament global de 86%. Randamentul direct către apă, de 66%, arată partea care trece în instalație; diferența până la randamentul global rămâne în încăpere, prin geamuri și prin mască. Pentru calorifere contează partea din apă.

Conținutul de apă al aparatului, 90 l, intră în calculul vasului de expansiune, alături de apa din țevi și calorifere. Dimensiunile din tabel sunt ale lui Rio 34 fără mască. Distanțele față de materialele care pot arde, grosimea măștii și spațiul de service se adaugă după manual, deci nișa din colț depășește 120 × 68 cm. Consumul este de 7,5–9,7 kg de lemne pe oră și se schimbă cu esența și umiditatea lemnului; pe zi, depinde de orele de foc și de cât cere casa. Metoda este în ghidul Putere, consum și dimensionare: kW, kWh și kg/h pe înțeles.

Montaj și punere în funcțiune

Un termoșemineu pe colț se racordează înainte de mască, iar masca închide apoi două laturi. Racordurile de apă, pompa, robinetele, supapele și racordul de fum rămân accesibile prin uși de vizitare hotărâte de la început, nu după ce zidăria este gata.

Coșul se evaluează înainte de comandă: dacă suportă lemnele și temperaturile lor, ce tiraj are, dacă este etanș, curat și accesibil, dacă face condens și la ce distanță trece de grinzi sau alte materiale care pot arde. La un coș vechi, tubarea sau refacerea se hotărăște din această evaluare și din dimensionare. Contează și aerul de ardere: o hotă puternică sau o ventilație mecanică pot trage aer din cameră și pot strica tirajul. Totul pornește de la datele și pozele dumneavoastră și se verifică la montaj.

Partea de apă o face instalatorul dumneavoastră și trebuie să fie gata înainte de prima aprindere: circuit umplut și aerisit, protecții montate, robinete în poziția corectă, vas de expansiune calculat, nu estimat cu o regulă procentuală. Pompa se alege după pierderile de presiune la debitul cerut; înălțimea ei de pompare, în metri coloană de apă, nu este înălțimea casei. Pe retur trebuie temperatura cerută de manualul lui Rio: o pompă care pornește la un anumit prag nu dovedește că returul rămâne destul de cald, iar protecția anticondens se decide pentru model și instalație.

Focul de lemne nu se oprește când termostatul a ajuns la temperatură: lemnele din focar ard până la capăt, iar căldura lor trebuie să aibă unde merge, printr-o soluție prevăzută în proiect. De aceea Rio nu se aprinde cu circuitul gol sau neverificat. Cât de bine merge depinde de tot sistemul: aparat, coș, aer de ardere, instalație și curentul pentru pompă. La punerea în funcțiune se verifică toate împreună, iar setările, măsurătorile și instruirea dumneavoastră se trec într-o fișă semnată; testul de fabrică nu ține locul acestei etape. Montajul se face de personal cu competența cerută, după manualul aparatului livrat. Pașii sunt în ghidurile Montajul ca sistem: coș de fum, aer de ardere, circuit hidraulic, curent și Punerea în funcțiune și predarea către client; pentru coș, vedeți ce facem pentru coșurile de fum.

Întreținere

În afară de perdeaua de aer de pe geam, Rio nu are funcții automate de curățare. Sertarul de cenușă se golește, grătarul și focarul se curăță după manual, iar coșul se verifică și se curăță periodic; avem coșari autorizați, membri ASCF și ESCHFOE. La instalație urmăriți presiunea, circulația și vasul de expansiune. Frecvența o dau manualul, lemnele folosite și cât stă focul aprins; vedeți ghidul Întreținere și service: ce face aparatul singur și ce rămâne de făcut.

Comandă, livrare și service pentru CTL Rio

Pentru Rio 34 avem nevoie de câteva poze ale colțului și ale coșului, de dimensiunile peretelui și de schema instalației cu calorifere. Din ele facem gratuit calculul necesarului termic și vă trimitem oferta de montaj.

• Prețul include TVA și transportul din Italia. Livrarea la dumneavoastră se face prin curier, gratuit, în toată țara.
• Termenul de livrare este de 1–3 zile dacă aparatul este pe stoc la noi și de 10–14 zile dacă îl comandăm la CTL. Vi-l confirmăm după comandă.
• Montajul îl face, la cerere, echipa noastră, în toată țara. Costul îl primiți în ofertă, împreună cu tubulatura, coșul de fum și punerea în funcțiune.
• Legătura la instalația de încălzire (vas de expansiune, protecții, pompă, umplere și aerisire) o face instalatorul dumneavoastră, după manualul aparatului.
• Calculul necesarului termic al casei îl facem gratuit, din datele și pozele pe care ni le trimiteți.
• De obicei se cumpără împreună: tubulatura de racord și coșul de fum ceramic sau din inox, plus montajul.
• La predare primiți manualul aparatului, certificatul de garanție, fișa de punere în funcțiune semnată, numărul pentru service și programul de întreținere.
• Service: în garanție și după garanție, echipa noastră. Piesele de schimb din Italia ajung, de obicei, în 1–3 săptămâni. Suntem dealer CTL și partener de service acceptat de CTL.
• Garanția: Vă precizăm în scris, înainte de comandă, componentele acoperite, condițiile și durata garanției aplicabile în România. Condițiile de retur sunt pe pagina Livrare și retur.

Întrebări frecvente despre CTL Rio

Rio 34 dă 34 kW în calorifere?

Nu. Cifra 34 face parte din denumirea modelului și corespunde puterii la focar. Puterea utilă a lui Rio 34 este de 29,2 kW, iar randamentul direct către apă de 66%; pe acestea le comparăm cu necesarul instalației, restul căldurii rămânând în încăpere.

Îmi încălzește Rio toată casa?

Răspunsul vine din calcul. Comparăm necesarul termic al casei cu puterea transmisă apei și verificăm cum ajunge căldura în fiecare cameră: calorifere, debite, echilibrare.

Pe ce parte este geamul lateral la Rio?

Geamul lateral al lui Rio 34 este pe dreapta, privind focul din față. Pentru montaj, aceasta înseamnă un colț în care latura din dreapta a aparatului rămâne spre cameră, iar latura din stânga și spatele se închid în mască.

Pot opri focul din termostat la Rio?

Nu. Termostatul nu stinge lemnele deja aprinse. Puterea se conduce din cât încărcați și din aerul de ardere, iar instalația trebuie să preia căldura care rămâne.

Ce include prețul CTL Rio?

În prețul afișat sunt TVA-ul, transportul din Italia și livrarea la adresa dumneavoastră. Masca, tubulatura, coșul de fum, montajul și punerea în funcțiune le primiți separat, în ofertă, iar legătura la calorifere o face instalatorul dumneavoastră.
