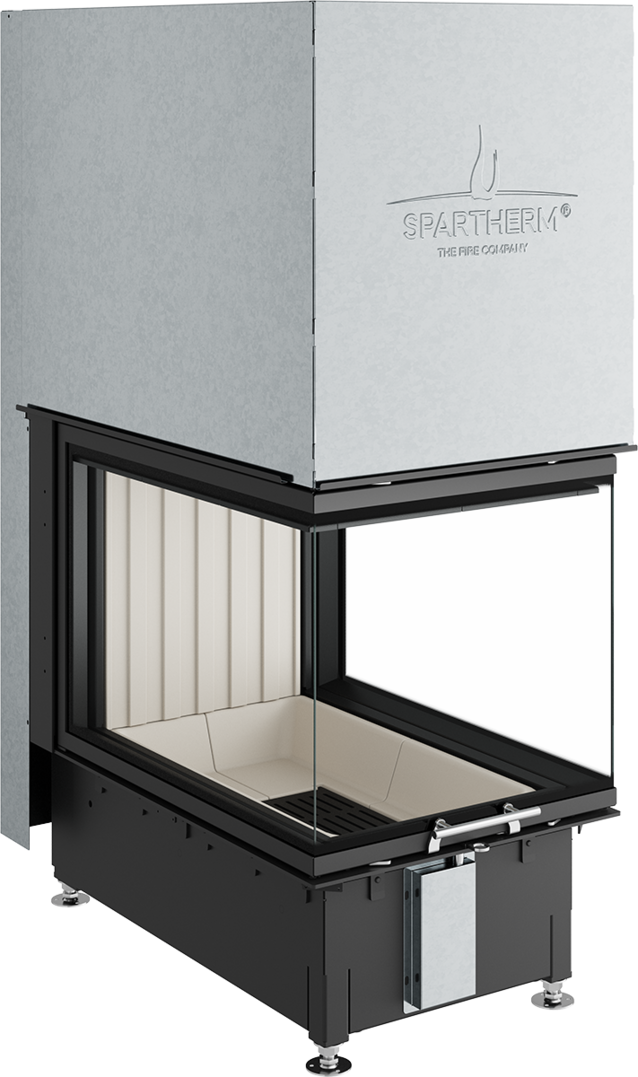

Focar șemineu Spartherm Arte U-70h – geam în U, laturi vitrate de 717 mm, 11,4 kW
Vezi portofoliul nostru de lucrări aici.
Spartherm Arte U-70h este un focar pe lemne îngust și adânc, cu geam în U: un geam frontal de 509 mm și două geamuri laterale lungi, de câte 717 mm. Are 11,4 kW și încălzește orientativ 100–115 m² într-o casă bine izolată. Dimensiunile lui sunt 1472 × 517 × 894 mm (Î × L × A). Se potrivește într-un șemineu care desparte două zone ale casei, cu flacăra la vedere din amândouă.
Cum arată și cum funcționează Spartherm Arte U-70h
La Spartherm Arte U-70h, litera «U» descrie geamul întins pe trei laturi, iar «h», ușa care glisează pe verticală și nu se închide singură. Ușa are 507 mm înălțime. Geamul e format din trei bucăți: la curățare, cel frontal rămâne fix, iar ușa are balamale pe stânga și pe dreapta.
Corpul cântărește aproximativ 342 kg. Lemnele, de 33 cm, se pun pe grătarul din camera căptușită cu eboris 1300 ultra ivory, cu cenușarul dedesubt. Fumul iese pe sus, prin racordul de Ø 200 mm, care se poate face și la Ø 250 mm. Focarul este RLA și ia aerul de ardere din încăpere; racordul lui de aer, de Ø 150 mm, este pe spate.
Avantaje Spartherm Arte U-70h
- Flacără văzută pe lungime. Geamurile laterale, de câte 717 mm, arată focul din ambele părți ale șemineului.
- Putere pentru suprafețe mari. Focarul dă 11,4 kW, cu plaja 8,0–14,8 kW, toată căldura mergând în încăpere.
- Clasa energetică A+. Randamentul este 81%, randamentul sezonier ηs 71%, indicele de eficiență energetică 107.
- Front îngust. Corpul are doar 517 mm lățime, așa că fața șemineului rămâne îngustă.
- Racord de aer pe spate sau pe jos. Cotul de 90°, opțional, mută legătura de Ø 150 mm în partea de jos.
Fișa tehnică Spartherm Arte U-70h
| Caracteristică | standard | cu S-Thermatik NEO (opțional) |
|---|---|---|
| Clasa de eficiență energetică | A+ | A+ |
| Putere nominală (kW) | 11,4 | 11,6 |
| Putere către încăpere (kW) | 11,4 | 11,6 |
| Plaja de putere (kW) | 8,0 – 14,8 | 8,1 – 15,1 |
| Randament (%) | 81 | 81 |
| Randament sezonier ηs (%) | 71 | 71 |
| Indice de eficiență energetică (EEI) | 107 | 107 |
| Forma geamului | pe trei laturi (în U) – geam frontal și câte un geam lateral pe stânga și pe dreapta | pe trei laturi (în U) – geam frontal și câte un geam lateral pe stânga și pe dreapta |
| Funcția ușii | glisantă pe verticală, fără autoînchidere | glisantă pe verticală, fără autoînchidere |
| Balamale pentru curățare | stânga și dreapta | stânga și dreapta |
| Geam | simplu, din trei bucăți; geamul frontal rămâne fix la curățare | simplu, din trei bucăți; geamul frontal rămâne fix la curățare |
| Ușă fără autoînchidere testată (model A) | da | da |
| Ușă cu autoînchidere testată (model A1) | da | da |
| Lungimea lemnelor (cm) | 33 | 33 |
| Dimensiuni totale Î × L × A (mm) | 1472 × 517 × 894 | 1472 × 517 × 894 |
| Dimensiunile ușii Î × L × A (mm) | 507 × 509 × 717 | 507 × 509 × 717 |
| Racord de fum Ø (mm) | 200 | 250 |
| Racord de fum posibil Ø (mm) | 250 | 200 |
| Diametru recomandat al coșului (mm) | 250 | 250 |
| Tiraj recomandat la putere nominală (Pa) | 12 | 12 |
| Debit masic al gazelor arse (g/s) | 11,3 | 11,0 |
| Temperatura gazelor arse la racord (°C) | 296 | 288 |
| CO₂ în gazele arse (%) | 9,6 | 9,9 |
| Diametru recomandat conform M-FeuVO (cm) | 15 | 15 |
| Necesar de aer de ardere (m³/h) | 27,0 | 35,2 |
| Aer de ardere | RLA – aer de ardere din încăpere | RLA – aer de ardere din încăpere |
| Racord pentru aerul de ardere Ø (mm) | 150 | 150 |
| Greutate aproximativă (kg) | 342 | 343 |
| Secțiune minimă pentru aerul de convecție, cu caseta WLM (cm²) | 700 | 700 |
| Secțiune minimă pentru aerul de convecție, fără WLM – intrare / ieșire (cm²) | 650 / 1200 | 650 / 1200 |
| Distribuția căldurii – convecție / geam (%) | 32 / 68 | 32 / 68 |
| Racordare multiplă (coș comun) | da | da |
| BImSchV treapta 2 (2010) | da | da |
| Ecodesign 2022 | da | da |
| Standard de testare | EN 16510-2-2:2022 | EN 16510-2-2:2022 |
| Emisii CO la putere nominală, 13 % O₂ (mg/Nm³) | 1081 | 1073 |
| Emisii NOx la putere nominală, 13 % O₂ (mg/Nm³) | 106 | 104 |
| Emisii de carbon organic gazos (OGC) la putere nominală, 13 % O₂ (mg/Nm³) | 70 | 74 |
| Emisii de praf (PM) la putere nominală, 13 % O₂ (mg/Nm³) | 23 | 22 |
| Consum electric auxiliar la putere nominală / în așteptare (kW) | 0,000 / 0,000 | 0,004 / 0,003 |
| Clasa coșului (temperatură, rezistență la focul de funingine) | T400-G | T400-G |
| Distanța de siguranță în zona de radiație – în față / lateral (mm) | 850 / 1100 | 850 / 1100 |
| Zonă de pardoseală necombustibilă – în față / lateral (mm) | 500 / 500 | 500 / 500 |
| Distanța focar – izolație, perete spate (mm) | 80 | 80 |
| Grosimea izolației – perete spate / tavan (mm) | 70 / 40 | 70 / 40 |
| Distanța de la izolație la tavan (mm) | 460 | 460 |
| Distanța de la ieșirea aerului de convecție la tavan (mm) | 500 | 500 |
| Combustibil | lemne despicate, cu umiditate de cel mult 25% | lemne despicate, cu umiditate de cel mult 25% |
Coloana «cu S-Thermatik NEO» arată focarul testat suplimentar cu acest opțional; în această configurație racordul de fum este Ø 250 mm (posibil Ø 200 mm).
Valorile de ardere (debit, temperatură, tiraj, CO₂, necesar de aer) sunt măsurate cu ușa focarului închisă.
La ușa pe trei laturi, adâncimea ușii este lungimea fiecărui geam lateral.
Distanțele și izolația sunt valorile minime ale aparatului, pentru izolație din vată minerală; la montaj se aplică manualul livrat cu focarul.
Dimensiunile nu includ rama, caseta de convecție și distanțele de montaj.
Documente Spartherm Arte U-70h
- Etichetă energetică 11,4 kW (PDF, multilingv)
- Fișa tehnică a produsului 11,4 kW (PDF, multilingv)
- Declarația de performanță 11,4 kW (PDF, multilingv)
- Orientări privind proiectarea ecologică 11,4 kW (PDF, multilingv)
- Etichetă energetică 11,6 kW (S-Thermatik NEO) (PDF, multilingv)
- Fișa tehnică a produsului 11,6 kW (S-Thermatik NEO) (PDF, multilingv)
- Declarația de performanță 11,6 kW (S-Thermatik NEO) (PDF, multilingv)
- Orientări privind proiectarea ecologică 11,6 kW (S-Thermatik NEO) (PDF, multilingv)
- Declarații CE de conformitate (PDF, multilingv)
- Desen tehnic (PDF, germană)
Variante Spartherm Arte U-70h
Spartherm Arte U-70h are o singură configurație: ușă glisantă pe verticală, geam pe trei laturi și camera de ardere ultra ivory. Din opționale completați focarul cu setul ultra black, caseta WLM, rama cu tiranți, MLR sau BLR, rama decorativă în U, adaptorul în cot pentru aer și funcțiile CAIR. Placarea, racordul de fum până la coș, coșul și montajul nu sunt incluse.
Spartherm Arte U-70h are o singură configurație.
Montaj, coș și aer de ardere
Spartherm Arte U-70h se racordează la un coș de Ø 250 mm recomandat, de clasa T400-G, care trebuie să dea un tiraj de 12 Pa la putere nominală; la racord, gazele arse au 296 °C. Coșul îl evaluăm înainte de montaj. Din încăpere, focarul ia 27,0 m³/h de aer de ardere; o hotă sau o ventilație mecanică pot crea depresiune, pe care o urmărește senzorul S-USI 3.0, opțional.
Peste ușă se construiește camera de convecție, susținută de rama cu tiranți, de rama portantă MLR sau de rama vizibilă BLR. Fără caseta WLM, placarea are nevoie de 650 cm² pentru intrarea aerului de convecție și de 1200 cm² pentru ieșire; cu WLM, de 700 cm². În zona de radiație, distanța minimă este 850 mm în față și 1100 mm în dreptul geamurilor laterale, iar izolația de 70 mm din spate stă la 80 mm de focar.
Întreținere
Pentru Spartherm Arte U-70h folosiți lemne despicate, cu cel mult 25% umiditate, tăiate la 33 cm. Geamurile le curățați cu focul stins; geamul frontal rămâne fix. Goliți cenușarul înainte să se umple. Revizia anuală o facem noi, contra cost.
Comandă, livrare și montaj
Pentru Spartherm Arte U-70h spuneți-ne unde va sta șemineul și trimiteți-ne poze cu coșul, ca să pregătim oferta cu montaj.
- Prețul include TVA. Livrarea se face prin curier, gratuit, în toată țara.
- Termenul de livrare vi-l comunicăm la confirmarea comenzii.
- Montajul aparatului și al racordului la coș îl face echipa noastră, la cerere, în toată țara. Costul îl primiți în ofertă, împreună cu placarea, dacă o realizăm noi.
- Coșul de fum îl evaluăm înainte de montaj (diametru, înălțime, tiraj, etanșeitate); dacă e nevoie, îl tubăm sau montăm un coș nou, din inox sau ceramic.
- Calculul necesarului de căldură îl facem gratuit, din datele și pozele trimise de client.
- Garanția: vă precizăm în scris, înainte de comandă, componentele acoperite, condițiile și durata garanției aplicabile în România. Condițiile de retur sunt pe pagina Livrare și retur.
Întrebări frecvente despre Spartherm Arte U-70h
Ce înseamnă «U» la Spartherm Arte U-70h?
Geam pe trei laturi: unul frontal, de 509 mm, și câte unul lateral, de 717 mm, pe stânga și pe dreapta. Spatele focarului este închis.
Pe unde se racordează aerul de ardere la Spartherm Arte U-70h?
Pe spate, la racordul de Ø 150 mm, sau prin partea de jos, cu adaptorul opțional în cot de 90°.
Cât încălzește Spartherm Arte U-70h?
Orientativ 100–115 m² într-o casă bine izolată, la 11,4 kW. Cu S-Thermatik NEO, opțional, puterea nominală este 11,6 kW.
Pagini utile
- Toate focarele de șemineu din magazin
- Coșuri de fum și servicii de coșerit
- Cereți o ofertă cu montaj pentru casa dumneavoastră
Opționale pentru Spartherm Arte U-70h
Opționalele pentru Spartherm Arte U-70h se comandă separat:
- Set complet de căptușeală eboris 1300 ultra black (camera de ardere neagră): 2.570 lei
- Casetă de convecție (WLM) pentru racord de fum Ø 200 mm: 1.720 lei
- Casetă de convecție (WLM) pentru racord de fum Ø 250 mm: 1.720 lei
- Ramă portantă de montaj MLR, combinată cu ramă de montaj pe 3 laturi, 5 mm: 4.860 lei
- Ramă de montaj cu tiranți, neagră: 1.480 lei
- Adaptor pentru racordul de aer: cot de 90°, Ø 150 mm, pentru racordare directă în jos: 627 lei
- S-Thermatik NEO – control electronic al arderii, fără afișaj: 8.820 lei
- S-Thermatik NEO – control electronic al arderii, cu afișaj negru: 10.700 lei
- S-Thermatik NEO – control electronic al arderii, cu afișaj alb: 10.700 lei
- Cutie de protecție la praf pentru unitatea de comandă, cu membrane pentru trecerea cablurilor: 314 lei
- S-USI 3.0 – senzor de depresiune, montaj îngropat: 5.920 lei
- S-USI 3.0 – senzor de depresiune, montaj aparent: 5.920 lei
- S-USI 3.0 – unitate de comutare, montaj aparent: 1.680 lei
- S-USI 3.0 – unitate de comutare pentru tabloul electric: 1.680 lei
- S-ESAM 3.0 – acționare electrică a ușii glisante, cu telecomandă: 8.250 lei
- S-ESAM 3.0 – buton exterior: 569 lei
- S-ELA – set de comandă fără clapetă de fum: 4.840 lei
- S-ELA – set de comandă cu clapetă de fum Ø 200 mm: 5.280 lei
- S-ELA – set de comandă cu clapetă de fum Ø 250 mm: 5.380 lei
- Ramă decorativă în U, varianta S, pe 5 laturi, teșită: 2.450 lei
- Ramă de montaj vizibilă BLR în U, varianta S, pe 5 laturi, teșită: 6.560 lei
- Ramă decorativă în U, varianta S, pe 5 laturi, masivă: 3.020 lei
- Ramă de montaj vizibilă BLR în U, varianta S, pe 5 laturi, masivă: 6.560 lei
- Ramă decorativă în U, varianta S, pe 8 laturi, teșită: 3.020 lei
- Ramă de montaj vizibilă BLR în U, varianta S, pe 8 laturi, teșită: 7.980 lei
- Ramă decorativă în U, varianta S, pe 8 laturi, masivă: 3.880 lei
- Ramă de montaj vizibilă BLR în U, varianta S, pe 8 laturi, masivă: 7.980 lei
Prețurile opționalelor sunt în lei, cu TVA; ele se comandă odată cu aparatul.
Pentru detalii despre opționale, sunați-ne la 0745 165 165.
