Focar șemineu Spartherm Arte 3RL-60h – geam pe trei laturi, lat de 625 mm, 10,0 kW

Preț redus41.000,00 lei

Vezi portofoliul nostru de lucrări aici.

Spartherm Arte 3RL-60h este un focar pe lemne cu geam pe trei laturi, în față și pe ambele laterale, lat de numai 625 mm. Are 10,0 kW și încălzește orientativ 90–100 m² într-o casă bine izolată. Măsoară 1626 × 625 × 542 mm (Î × L × A), așa că încape și într-un living mai mic. Se montează într-un șemineu ieșit din perete, cu flacăra vizibilă din față, din stânga și din dreapta.

Cum arată și cum funcționează Spartherm Arte 3RL-60h

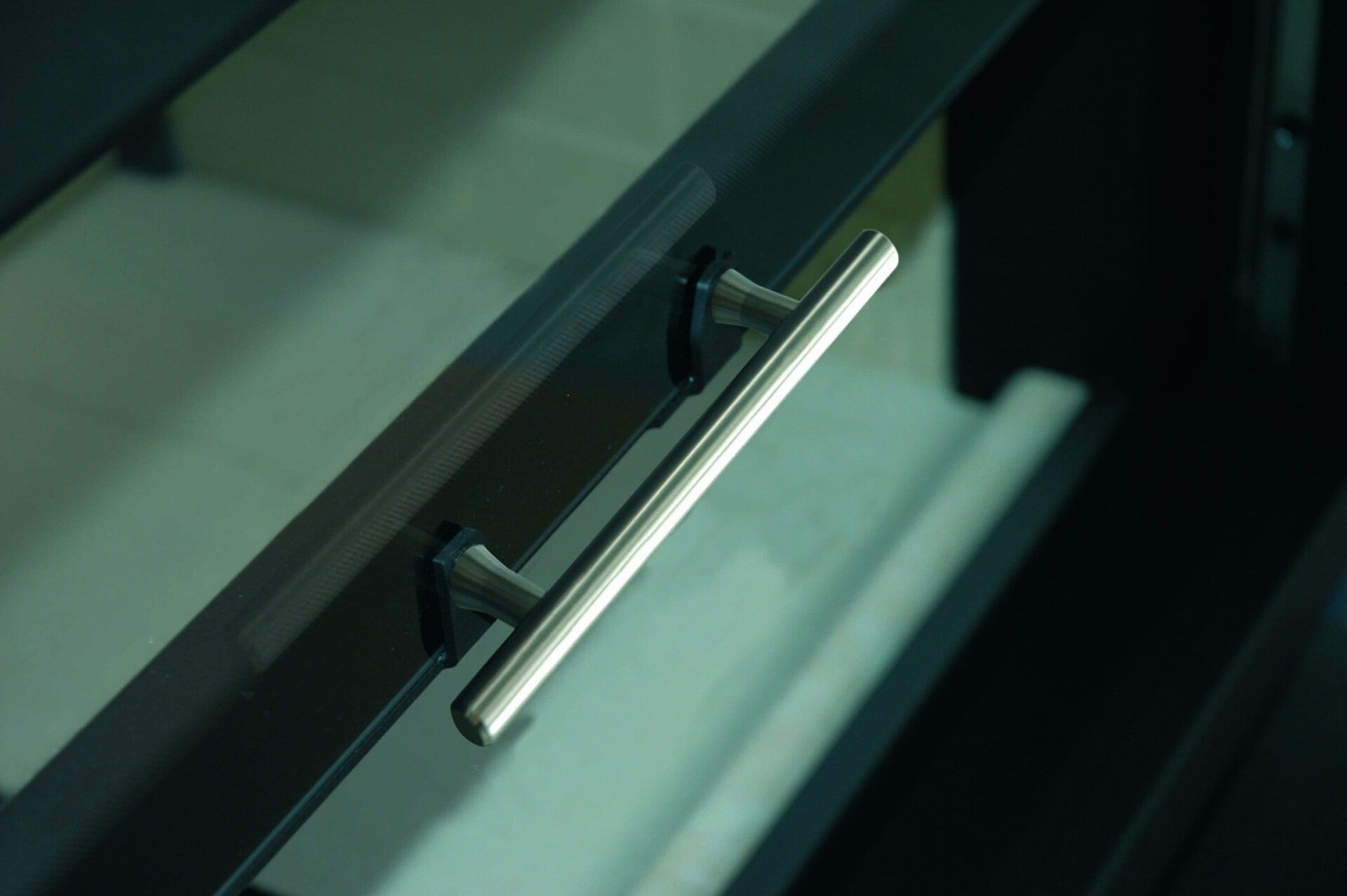

«3RL» din numele Spartherm Arte 3RL-60h înseamnă trei laturi vitrate: geamul frontal și geamurile laterale din dreapta (R) și din stânga (L). Litera «h» arată ușa glisantă pe verticală, care nu se închide singură. Ușa are 507 mm înălțime, 606 mm lățime pe față și câte 365 mm pe laturi. Geamul este din trei bucăți; pentru curățare, ușa are balamale pe stânga și pe dreapta, iar geamul frontal rămâne fix.

Camera de ardere are căptușeala eboris 1300 ultra ivory, grătar și cenușar și primește lemne de 33 cm. Racordul de fum, de Ø 200 mm, este pe partea de sus și se poate face și la Ø 250 mm. Aerul de ardere vine din încăpere (RLA). Focarul cântărește aproximativ 264 kg.

Avantaje Spartherm Arte 3RL-60h

  • Foc pe trei laturi, pe o lățime mică. Geamul frontal de 606 mm și cele două laterale de 365 mm arată flacăra din față și din ambele părți.
  • Clasa energetică A+. Randamentul este 81%, ηs 71%, iar indicele de eficiență energetică 107, inclusiv cu S-Thermatik NEO, opțional.
  • Căldură care trece prin geam. 68% din căldură ajunge în cameră prin radiația geamurilor, iar 32% prin convecție.
  • Coș de Ø 200 mm. În configurația standard, diametrul recomandat al coșului este 200 mm.
  • Ușă ridicată cu telecomanda, la cerere. Acționarea S-ESAM 3.0 este opțională.

Fișa tehnică Spartherm Arte 3RL-60h

Caracteristică standard cu S-Thermatik NEO (opțional)
Clasa de eficiență energetică A+ A+
Putere nominală (kW) 10,0 10,0
Putere către încăpere (kW) 10,0 10,0
Plaja de putere (kW) 7,0 – 13,0 7,0 – 13,0
Randament (%) 81 81
Randament sezonier ηs (%) 71 71
Indice de eficiență energetică (EEI) 107 107
Forma geamului pe trei laturi (în U) – geam frontal și câte un geam lateral pe stânga și pe dreapta pe trei laturi (în U) – geam frontal și câte un geam lateral pe stânga și pe dreapta
Funcția ușii glisantă pe verticală, fără autoînchidere glisantă pe verticală, fără autoînchidere
Balamale pentru curățare stânga și dreapta stânga și dreapta
Geam simplu, din trei bucăți; geamul frontal rămâne fix la curățare simplu, din trei bucăți; geamul frontal rămâne fix la curățare
Ușă fără autoînchidere testată (model A) da da
Ușă cu autoînchidere testată (model A1) da da
Lungimea lemnelor (cm) 33 33
Dimensiuni totale Î × L × A (mm) 1626 × 625 × 542 1626 × 625 × 542
Dimensiunile ușii Î × L × A (mm) 507 × 606 × 365 507 × 606 × 365
Racord de fum Ø (mm) 200 250
Racord de fum posibil Ø (mm) 250 200
Diametru recomandat al coșului (mm) 200 250
Tiraj recomandat la putere nominală (Pa) 12 12
Debit masic al gazelor arse (g/s) 10,5 10,2
Temperatura gazelor arse la racord (°C) 270 278
CO₂ în gazele arse (%) 8,9 9,1
Diametru recomandat conform M-FeuVO (cm) 15 15
Necesar de aer de ardere (m³/h) 25,4 24,3
Aer de ardere RLA – aer de ardere din încăpere RLA – aer de ardere din încăpere
Greutate aproximativă (kg) 264 265
Secțiune minimă pentru aerul de convecție, cu caseta WLM (cm²) 700 700
Secțiune minimă pentru aerul de convecție, fără WLM – intrare / ieșire (cm²) 650 / 860 650 / 860
Distribuția căldurii – convecție / geam (%) 32 / 68 33 / 67
Racordare multiplă (coș comun) da da
BImSchV treapta 2 (2010) da da
Ecodesign 2022 da da
Standard de testare EN 16510-2-2:2022 EN 16510-2-2:2022
Emisii CO la putere nominală, 13 % O₂ (mg/Nm³) 1250 1250
Emisii NOx la putere nominală, 13 % O₂ (mg/Nm³) 141 140
Emisii de carbon organic gazos (OGC) la putere nominală, 13 % O₂ (mg/Nm³) 106 84
Emisii de praf (PM) la putere nominală, 13 % O₂ (mg/Nm³) 38 35
Consum electric auxiliar la putere nominală / în așteptare (kW) 0,000 / 0,000 0,004 / 0,003
Clasa coșului (temperatură, rezistență la focul de funingine) T400-G T400-G
Distanța de siguranță în zona de radiație – în față / lateral (mm) 1180 / 880 1180 / 880
Zonă de pardoseală necombustibilă – în față / lateral (mm) 500 / 500 500 / 500
Distanța focar – izolație, perete spate (mm) 80 80
Grosimea izolației – perete spate / tavan (mm) 70 / 50 70 / 50
Distanța de la izolație la tavan (mm) 420 420
Distanța de la ieșirea aerului de convecție la tavan (mm) 500 500
Combustibil lemne despicate, cu umiditate de cel mult 25% lemne despicate, cu umiditate de cel mult 25%

Coloana «cu S-Thermatik NEO» arată focarul testat suplimentar cu acest opțional; în această configurație racordul de fum este Ø 250 mm (posibil Ø 200 mm).

Valorile de ardere (debit, temperatură, tiraj, CO₂, necesar de aer) sunt măsurate cu ușa focarului închisă.

La ușa pe trei laturi, adâncimea ușii este lungimea fiecărui geam lateral.

Distanțele și izolația sunt valorile minime ale aparatului, pentru izolație din vată minerală; la montaj se aplică manualul livrat cu focarul.

Dimensiunile nu includ rama, caseta de convecție și distanțele de montaj.

Documente Spartherm Arte 3RL-60h

Variante Spartherm Arte 3RL-60h

Spartherm Arte 3RL-60h vine într-o singură configurație, cu geam pe trei laturi, ușă glisantă și căptușeală ultra ivory. Opțional alegeți setul ultra black, caseta de convecție WLM, rama de montaj cu tiranți, MLR sau BLR, ramele decorative în U, teșite sau masive, și funcțiile CAIR. Nu sunt incluse placarea, racordul până la coș, coșul și montajul.

Spartherm Arte 3RL-60h are o singură configurație.

Montaj, coș și aer de ardere

Spartherm Arte 3RL-60h se leagă la un coș de Ø 200 mm, de clasa T400-G, cu tiraj de 12 Pa la putere nominală; gazele arse au 270 °C la racord. Dacă alegeți S-Thermatik NEO, racordul și coșul recomandat trec la Ø 250 mm. Coșul îl verificăm noi înainte de montaj. Focarul consumă 25,4 m³/h de aer din încăpere; cu hotă sau ventilație mecanică în casă, senzorul S-USI 3.0, opțional, urmărește depresiunea.

Rama de montaj, cu tiranți, MLR sau BLR, preia greutatea camerei de convecție. Pentru aerul de convecție, placarea are nevoie de 700 cm² cu caseta WLM sau de 650 cm² la intrare și 860 cm² la ieșire fără ea. Până la materialele combustibile păstrați, în zona de radiație, 1180 mm în fața geamului și 880 mm lateral. Izolația din spate are 70 mm și stă la 80 mm de focar.

Întreținere

Pentru Spartherm Arte 3RL-60h pregătiți lemne despicate, uscate până la cel mult 25% umiditate, tăiate la 33 cm. Geamurile se curăță cu focul stins, iar cenușa se scoate din cenușar. Revizia anuală o facem noi, contra cost; garniturile și geamurile se schimbă cu piese originale.

Comandă, livrare și montaj

Pentru Spartherm Arte 3RL-60h trimiteți-ne dimensiunile peretelui și poze cu încăperea și cu coșul, iar noi vă pregătim oferta cu montaj.

  • Prețul include TVA. Livrarea se face prin curier, gratuit, în toată țara.
  • Termenul de livrare vi-l comunicăm la confirmarea comenzii.
  • Montajul aparatului și al racordului la coș îl face echipa noastră, la cerere, în toată țara. Costul îl primiți în ofertă, împreună cu placarea, dacă o realizăm noi.
  • Coșul de fum îl evaluăm înainte de montaj (diametru, înălțime, tiraj, etanșeitate); dacă e nevoie, îl tubăm sau montăm un coș nou, din inox sau ceramic.
  • Calculul necesarului de căldură îl facem gratuit, din datele și pozele trimise de client.
  • Garanția: vă precizăm în scris, înainte de comandă, componentele acoperite, condițiile și durata garanției aplicabile în România. Condițiile de retur sunt pe pagina Livrare și retur.

Întrebări frecvente despre Spartherm Arte 3RL-60h

Ce înseamnă 3RL la Spartherm Arte 3RL-60h?

Trei laturi vitrate: geamul frontal și câte un geam lateral pe dreapta (R) și pe stânga (L). Focul se vede din trei părți.

Ce diametru de coș cere Spartherm Arte 3RL-60h?

În configurația standard, Ø 200 mm, cu racord de fum de Ø 200 mm. Cu S-Thermatik NEO, opțional, racordul și coșul recomandat sunt de Ø 250 mm.

Cât încălzește Spartherm Arte 3RL-60h?

Focarul are 10,0 kW, cu plaja de putere 7,0–13,0 kW, și încălzește orientativ 90–100 m² într-o casă bine izolată.

Pagini utile

Opționale pentru Spartherm Arte 3RL-60h

Pentru Spartherm Arte 3RL-60h există următoarele opționale, comandate separat:

  • Set complet de căptușeală eboris 1300 ultra black (camera de ardere neagră): 1.990 lei
  • Casetă de convecție (WLM) pentru racord de fum Ø 200 mm: 1.360 lei
  • Casetă de convecție (WLM) pentru racord de fum Ø 250 mm: 1.360 lei
  • Ramă portantă de montaj MLR, combinată cu ramă de montaj pe 3 laturi, 5 mm: 4.710 lei
  • Ramă de montaj cu tiranți, neagră: 1.430 lei
  • S-Thermatik NEO – control electronic al arderii, fără afișaj: 8.820 lei
  • S-Thermatik NEO – control electronic al arderii, cu afișaj negru: 10.700 lei
  • S-Thermatik NEO – control electronic al arderii, cu afișaj alb: 10.700 lei
  • Cutie de protecție la praf pentru unitatea de comandă, cu membrane pentru trecerea cablurilor: 314 lei
  • S-USI 3.0 – senzor de depresiune, montaj îngropat: 5.920 lei
  • S-USI 3.0 – senzor de depresiune, montaj aparent: 5.920 lei
  • S-USI 3.0 – unitate de comutare, montaj aparent: 1.680 lei
  • S-USI 3.0 – unitate de comutare pentru tabloul electric: 1.680 lei
  • S-ESAM 3.0 – acționare electrică a ușii glisante, cu telecomandă: 8.250 lei
  • S-ESAM 3.0 – buton exterior: 569 lei
  • S-ELA – set de comandă fără clapetă de fum: 4.840 lei
  • S-ELA – set de comandă cu clapetă de fum Ø 200 mm: 5.280 lei
  • S-ELA – set de comandă cu clapetă de fum Ø 250 mm: 5.380 lei
  • Ramă decorativă în U, varianta S, pe 5 laturi, teșită: 2.380 lei
  • Ramă de montaj vizibilă BLR în U, varianta S, pe 5 laturi, teșită: 6.560 lei
  • Ramă decorativă în U, varianta S, pe 5 laturi, masivă: 2.870 lei
  • Ramă de montaj vizibilă BLR în U, varianta S, pe 5 laturi, masivă: 6.560 lei
  • Ramă decorativă în U, varianta S, pe 8 laturi, teșită: 2.740 lei
  • Ramă de montaj vizibilă BLR în U, varianta S, pe 8 laturi, teșită: 7.980 lei
  • Ramă decorativă în U, varianta S, pe 8 laturi, masivă: 3.590 lei
  • Ramă de montaj vizibilă BLR în U, varianta S, pe 8 laturi, masivă: 7.980 lei

Prețurile opționalelor sunt în lei, cu TVA; ele se comandă odată cu aparatul.

Pentru detalii despre opționale, sunați-ne la 0745 165 165.
